케이블공기압력 감시시스템은 케이블에 주입된 공기압력을 자동으로 혹은 사용자 명령에 의해 측정해 그 결과를 사용자에게 보고하는 기능을 하는 장치이다 케이블 공기압력 감시시스템은 크게 주제어장치 검지기로 구성되어 있으며 , MMI(Man-Machine Interface), TR 각각의 구성 요소에 대한 설명은 아래와 같다.


구성
1.전자식 메타판넬 감시서버(MFS)
2.전자식 메타판넬 (MFM)
사용목적
○ KT 전화국의 대부분 통신 관로는 지하에 매설되어 있어서 침수의 가능성이 항시 상존하며, 침수에 대비해서 지하 매설 관로에 공기를 넣어서, 항상 일정 압력을 유지하도록 운용 중.

○ 모두 analog 방식의 장비를 사용하고 있음

○ 지하 매선 관로의 압력은 하루 수회씩 관리자가 직접 장비의 값을 읽어서 기록 / 보고 하는 방식

○ LK11의 장비는 digital로 압력값과 소모량 정보를 확인할 수 있어서 자동으로 원하는 지점의 자료를 remote에서도 확인 가능하며, 공기주입기의 고장 또한 쉽게 파악할 수 있음.
기본동작방식
○ 공기 유동량 데이터 수집 및 소모량 계산
○ MFS는 RS-485 통신을 이용해서 순차적으로 각 메타판넬의 데이터 수집
○ MMI는 MFS에 접속해서 메타판넬 상태 파악
○ KT’s EPIMS는 순차적으로 모든 MFS에 접속해서 메타판넬의 데이터 수집
○ 공기주입기의 경보는 연결된 메타판넬에서 인식


응용프로그램 (MMI) ○ 주요 기능 및 특징


감시서버와 TCP/IP 통신 수행

아이디와 암호를 이용한 감시서버 접속

실시간 메타판넬 유동량 상태 보기

○ 유동량, 소모량, 송출 압력 다양한 설정 기능
○ 메타판넬 설정
○ 공기주입기 설정
○ 전자식 메타판넬 감시서버(MFS) 시간 설정
○ 정기보고 시간 설정
○ 보고서 경로/파일 형태 설정
○ 프린터 타입 설정

사용자 명령 입력 및 결과 표시

감시서버 실시간 업그레이드 기능

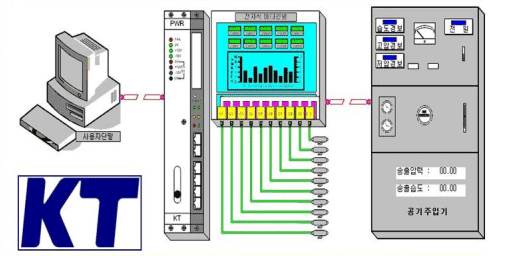

구성도
