개요

현재 교통소요의 변화량에 대한 실시간 교통정보를 수집하는 시스템은 교통관제센터의 정보처리 및 시스템 제어 및 정보 전달을 위한 센터 설비와 도로 현장의 지역 제어장치로 구분되어 있다.
지역 제어장치는 도로의 차량검지 시스템(Vehicle Detection System : VDS)의 현장 단말 장치로서 차량검지 센서와 루프 차량검지 제어기로 구분하여 수집된 교통 자료를 관제센터의 VDS용 Server에 통신 선로를 통하여 실시간으로 전송한다.

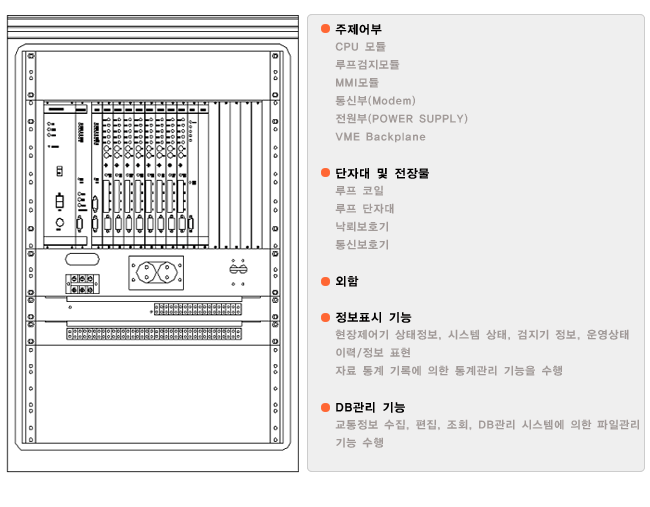

시스템 구성

지역 제어장치의 구성은 도로에 설치하는 차량검지 센서와 도로변에 설치된 차량검지 제어기(Loop Detection Controller), 통신장치, 전원장치 및 옥외형 표준 케비넷으로 구성, 그 내용은 다음 과 같다.



주요항목
사양
CPU
80386EX-25 (32 Bit Processor, 동작주파수 25M㎐)
SRAM (256Kbyte 이상), EPROM (256Kbyte 이상),
NVRAM (8Kbyte 이상), RTC(Real Time Control) 내장
루프 검지기
PIC16F877-25 (8 Bit Processor, 동작주파수 25M㎐)
검지기당 4개의 루프코일(4채널)을 수용
모뎀
DSU 9600 bps, Point to Point 방식
전원부
110/220V AC겸용(전환 스위치 사용), 최대 출력전력 : 200W
자연대류 공냉식(또는 Fan 부착)
