 개요
지능형 교통시스템은 도로, 자동차, 철도,항공,해운, 등 기존의 교통시스템에 전자, 통신,제어 등 첨단 기술을 접목시켜 신속,저렴하고 안전한 교통환경을 확보하는 동시에 관리 및 운영의 효울화를 구현하는 혁신된 교통 시스템입니다.
|
시스템 구성

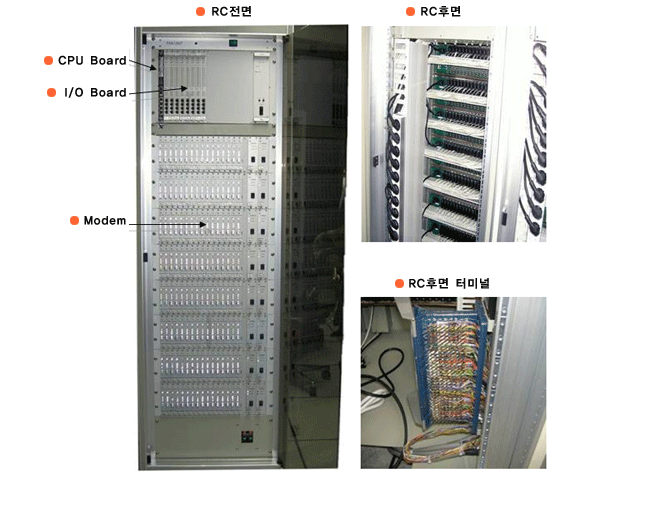

중앙통신장치(RC)는 각 교차로들로부터 수집한 정보(교통량, 속도,정체도 등)를 종합적으로 분석, 처리, 앙컴퓨터시스템과 교차로에 대한 신호제어어와 통신을 담당하는 (지역)제어용 컴퓨터
및 중앙통신장치 등으로 구성되어 있고 중앙통신장치(RC)는 CPU Board, IO Board, Modem으로 구성되어 있음
신호제어서버 사양
구분 |
항목 |
세부사양 |
중앙통신장치(RC) |
CPU Board |
Processor: 32bit, 350Mhz
Memory: 128MBytes / 512KBytes Flash
O/S: Real-Time O/S |
I/O Board |
Processor: 32Bit RISC, 50Mhz
Memory: 32MBytes
RS-232C Port: 16 Port |
Modem |
통신속도: 2400bps
DPSK 방식
2Wire, Half Duplex |
신호제어서버 |
SUN Enterprise 420R |
Processor: UltraSPARC-Ⅱ 450MHz 4CPU
Memory: 2GB ECC SDRAM 최대 16Slots
OS: SOLARIS 8 STD KOREAN |
신호제어서버 주요기능
구분 |
주요기능 |
신호제어
호스트
(SUN
Enterprise
420R) |
고성능, 공유 메모리, SMP 시스템으로서 SUN의 고속 시스템 버스인 UPA (Ultra Port Architecture)
크로스바 시스템과 UltraSPARC-II 프로세서로 설계되어 전체적으로 뛰어난 시스템 성능을 제공
최대 4/2개 까지 450MHz UltraSPARL-II CPU 탑재 가능한 뛰어난 확장성
전 서버 계열과 완벽한 바이너리 호환성을 갖춘 Solaris운영 환경에서 동작
초당 40MB 속도의 Ultra SCSI 디스크 장착
장애대비형 전원코드, 장애대비형 AC 전원, 핫스왑 전원 및 디스크 지원 |
중앙
통신
장치 |
CPU
Board |
교통신호제어 통신장치 관리 및 신호제어 알고리즘 수행
Standard VMEbus System에 적합한 Single Board Computer
고성능 프러세스 및 2개의 시리얼포트와 이더넷 포트가 있어 구성하고자 하는 시스템에 맞추어
Customize할 수 있음 |
IO
Board |
집합형 모뎀 제어
고성능 VMEbus용 16채널 시리얼 통신용 보드 |

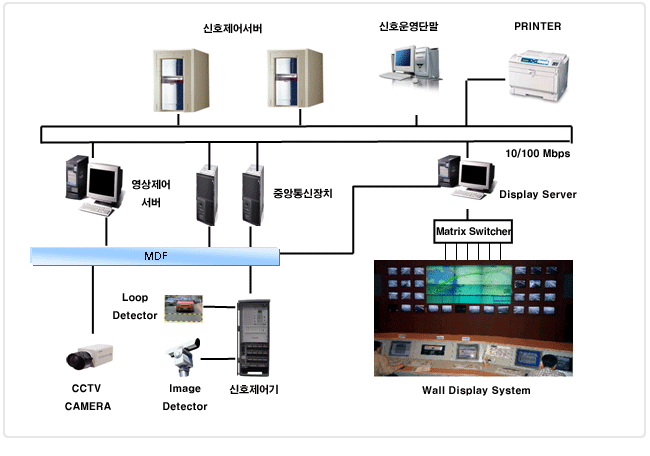

ITS시스템 구성도
|
|
|
|
