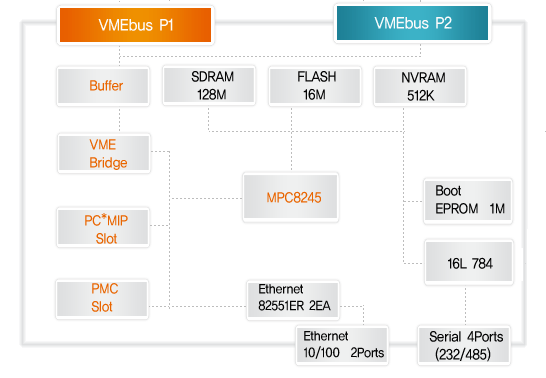

LKV-080A보드는 MPC8245를 메인 CPU로 하는 VME 보드이다. MPC8245는 MPC603e 프로세서 Core를 가지는 PowerPC 구조 의 프로세서로 66MHz까지 동작 가능한 32-bit PCI 인터페이스, SDRAM 컨트롤러, 일반 목적 입출력과 ROM 인터페이스, 두 채널 DMA 컨트롤러, I2O 메시지 Unit, I2C 인터페이스, 타이머/카운터를 내장한 프로그램 가능한 인터럽트 컨트 롤러, 16550 호환되는 DUART를 내장하고 있다.
LKV-080E보드는 Industrial Spec.에 부합되는 보드로서, 사용온도가 -30℃~+75℃까지 적용 가능한 특수 보드이며, 철도 등에 적용되고 있다

LKV-080A Specification

Processor
CPU : MPC8245
Clock : 350MHz
MMU : Support
Cache : I-Cache 16K, D-Cache 16K
Main Memory Class

SDRAM Capacitance : 128MB/256MB
Burst Mode : Read/Write
Feature : Synchronous DRAM
Auto Refresh

Boot Memory
Class : EPROM
Capacitance : 1MB
Data Bits : 8 Bit
RTC/NVRAM
RTC : Displaying Time and Data,
Built-in Battery
NVRAM : 512KB
Ethernet
Ports : 2 Ports
Connection : 10BASE-T /100BASE-TX
Controller : 82551ER
Serial
Ports : 4 Ports
Interface : RS232, RS485
Flash Memory
Capacitance : 16MB
Data Bits : 16 Bits
Mezzanine
PMC : 1 Slot
PC*MIP : 1 Slot
VMEbus(IEEE1014 Standard)
Controller : FPGA
DTB Master : A32/A24/A16, D32/D16/D8
DTB Slave : A32/A24, D32/D16/D8
Arbitor : PRS/PRI
Interrupt Handler : IRQ 1 ~ 7
Interrupt Requester : Max. 7EA
Power Requirement
+5DC : 3.0~3.5A ±
12VDC : Max,200mA
Size
Board : 233.35 X 160.00mm
Front Panel : 261.85 X 20.00mm
Ambient Temperature

Operating : 0 ~ +55 ° C
Storage : -40 ~ +85 ° C
Humidity : 5~90%
