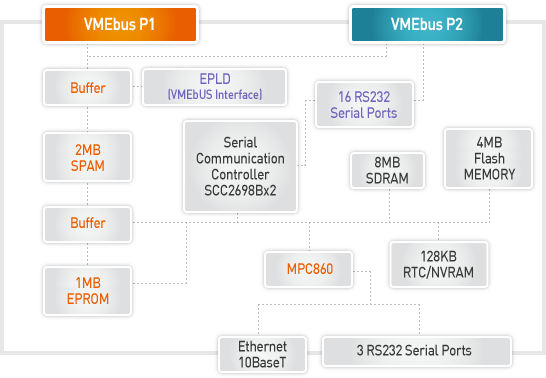

LKV316A board는 VMEbus용 board로써 Freescale사의 PowerPC core가 내장된 embedded communication processor인 MPC860을 사용하여 고성능과 다기능을 가능하게 하였다. Front panel을 통하여 1개의 ethernet port와 2개의 통신용 serial port와 console port가 장착되어 있다. 통신용 port는 RS232 또는 RS485 통신이 가능하다.
Transition Module을 장착할 때 16개의 RS232/RS485 serial 통신 port를 전면 또는 후면으로 신호를 출력할 수 있다. 또한 Transition Module을 사용하지 않고 VMEbus P2 커넥터를 통해서 16개의 RS232 serial port 통신을 할 수 있다. Board내에 ARCnet mezzanine board를 장착하면 VMEbus를 통해서 ARCnet 통신도 가능하다.
VMEbus에서는 system controller 기능과 Master기능, Slave기능, Interrupt handler기능을 가지고 있다. board내에 32 MB SDRAM, 1 MB EPROM, 512 KB RTC/NVRAM, 4 MB Flash Memory, 1MB SRAM을 가지고 있어서 다양한 application에의 사용이 가능하도록 설계되어 있다. OS로는 VxWorks가 지원된다.
 특장점
- 50MHz PowerPC860 Processor
- 32 Bits Data Communication
- 1 Port Ethernet(10BaseT)
- 19 RS232 Serial Ports(Front 3, Rear 16)
- 32MB DRAM for Program
- 1MB SRAM(Shared Memory for VMEbus)
- 1MB EPROM, 4MB Flash
- 512KB RTC/NVRAM
- Supported OS : VxWorks, Linux
- Option:
- LKV-316A-TM : front 16 ports
- LKV-316A-RIO: rear 16 ports
LKV-316A Specification
Processor |
50MHz PowerPC860 |
Memory |
EPROM 1Mbyte
SDRAM 32MByte
RTC/NVRAM 512Kbyte
Flash Memory 4Mbyte
SRAM 1Mbyte
EEPROM 1Kbits
|
Serial
Communication Port |
Front panel RS232 1 port
Front panel RS232/RS485 1 port
TM 사용시 전면에 16개의 RS232/RS485 port 제공
RIO 사용시 후면에 16개의 RS232/RS485 port 제공
|
Ethernet |
Front panel Ethernet 1 port |
Console (Monitor Port) |
Front panel RS232 Console 1 port |
Watch dog time out reset |
H/W 또는 S/W 에서 enable/disable 가능 reset 주기는 약 1.6 초 |
Front panel |
RUN LED, VME LED, DIAG0 LED, DIAG1 LED, FAIL LED, SYSCON LED
Reset switch
RJ45 4 port - Ethernet port, RS232 2 port, Console port |
VMEbus Interface |
System controller function (system clock driver 포함 )
VMEbus A32/A24/A16, D32/D16/D08 Master function
VMEbus A32/A24, D32/D16/D08 Slave function
VMEbus Interrupt handler function
VMEbus Interrupt requester function |
Board dimension |
Board Size 233.35 mm X 160.00 mm
Front Panel 261.85 mm X 20.20 mm |
Power Consumption |
+5VDC : 3.0 ~ 3.5A Max.
±12VDC : 200mA Max.
|
Ambient Temperature |
Operating : 0 ~ +55 ° C
Storage : -40 ~ +85 ° C
Humidity : 5~90% |
|
|
| 다운로드
|
| |
LKV328 board는 VMEbus용 board로써 Freescale사의 PowerPC core가 내장된 MPC860 Processor을 사용한 VMEbus용 Dual CPU 8 Channel Serial Communication Board 이다. VMEbus에서 Slave board로 동작하며, 8/16/32 bit의 Data와 Standard/Extended Mode의 address로 VMEbus Master가 접근 가능하다. VMEbus Master와의 통신을 위하여 사용자가 임의 선택할 수 있는 VME Interrupt(IRQ1~7)와 VME ID Address가 있으며, 각각의 Port는 115.2Kbps까지 통신이 가능하다.
특장점
- 50MHz PowerPC860 Processor
- 16MB DRAM
- 4MB Flash Memory
- 512KB NVRAM
- Max. 2 Ethernet Ports
- Max. 8 Serial Ports
- Supported OS : VxWorks
LKV-328 Specification
Processor |
50MHz PowerPC860 |
Memory |
DRAM : 8Mbyte(2 sets)
EPROM : 1Mbyte (2 Sets)
RTC/NVRAM : 512Kbyte
Flash Memory : 4Mbyte |
Serial Port |
Max. 8 Ports(RS232C/RS422) |
Ethernet |
Max. 2 ports (10Base-T) |
VMEbus Interface |
IEEE 1024 Stadard
Slave : A32/A24, D32/D16/D8
Arbiter : RRS/PRI
Interrupt Handler : IRQ 1 ~ 7
Interrupt Requester : Max. 7ea |
Board dimension |
Board Size 233.35 mm X 160.00 mm
Front Panel 261.85 mm X 20.20 mm |
Power Requirement |
+5 VDC : 3.5A ~ 4.0A
±12V DC : Max. 200mA |
Ambient Temperature |
Operating : 0 ~ +55 ° C
Storage : -40 ~ +85 ° C
Humidity : 5~90% |
|
|
| 다운로드
|
|
|
