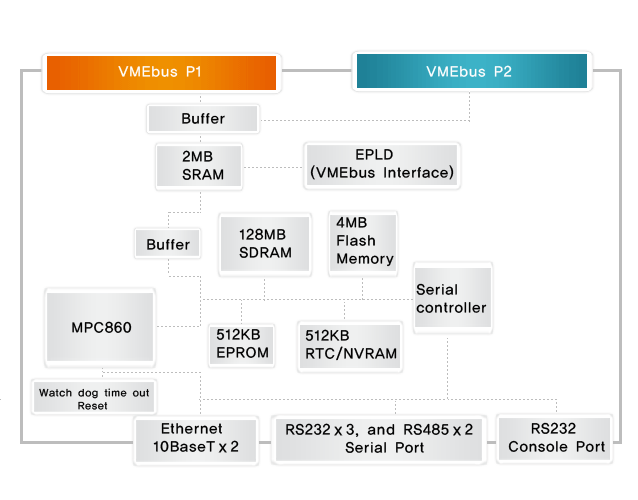

LKV408 B/D는 VMEbus용 Master/Slave B/D로써 Freescale사의 PowerPC core가 내장된 embedded communication processor인 MPC860 CPU를 사용하여 고성능의 다양한 기능을 구현한 B/D입니다. LKV408의 가장 큰 특징은 Manchester code를 지원하는 RS485 port를 내장하고 있다는 것입니다. 또한 Ethernet 2port, RS232 4port를 지원하여 여타 추가의 통신보드를 사용하지 않고도 다양한 통신을 지원하도록 하였으며 사용자의 편의성을 고려하여 Front panel과 P2 connector 모두에서 통신이 가능하도록 하였습니다. VMEbus에서는 system controller 기능과 Master기능, Slave기능, Interrupt handler기능을 가지고 있으며 B/D내에는 128MB SDRAM, 512KB EPROM, 512 KB RTC/NVRAM, 4 MB Flash Memory, 2MB SRAM을 가지고 있어서 다양한 application의 사용이 가능하도록 설계되어 있습니다.


LKV-408 Specification

CPU
50MHz PowerPC860
Memory

Memory : EPROM 512Kbytes
SDRAM : 128Mbytes
RTC/NVRAM : 512Kbytes
Flash Memory : 4Mbytes
SRAM : 2Mbytes (VME Slave access)
Serial EEPROM : 1Kbyte

Serial
Serial Communication Port
CH 0 : RS485 Interface (Front panel and VMEbus P2 Connector)
CH 1 : RS485 Interface (Front panel and VMEbus P2 Connector)
CH 2 : RS232 Interface (Front panel and VMEbus P2 Connector)
CH 3 : RS232 Interface (Front panel and VMEbus P2 Connector)
CH 4 : RS232 Interface (Front panel and VMEbus P2 Connector)
CH 5 : RS232 Interface (Front panel and VMEbus P2 Connector)
(CH 5 => Default : Console)
※ SMC1, 2 port : VMEbus P2 Connector 로 RS232 Interface
Ethernet
Ethernet
Ethernet 0 : Ethernet Interface (Front panel and VMEbus P2 Connector)
Ethernet 1 : Ethernet Interface (Front panel and VMEbus P2 Connector)
Watch dog time out reset
H/W 또는 S/W 에서 enable/disable 이 가능하며reset 주기는 약 1.6 초
 VMEbus
System controller function (system clock driver 포함 )
VMEbus A32/A24/A16, D32/D16/D08 Master function
VMEbus A32/A24, D32/D16/D08 Slave function
VMEbus Interrupt handler function
VMEbus Interrupt requester function
B/D dimension (Front Panel 과 P1(P2) Connector 미장착시 )
233.3 X 160.0 X 17 mm (9.2 X 6.3 X 0.66 inch)
B/D dimension (Front Panel 과 P1(P2) Connector 장착시 )
262 x 188 x 20 mm (10.3 X 7.4 X 0.80 inch)
Power Consumption
+5VDC : 3.0 ~ 3.5A Max.
±12VDC : 200mA Max.
Operating Temperature

0℃ ~ +55℃

Storate Temperature

-40℃ ~ +85℃

Humiditys
5 % ~ 90 % (noncondensing)
