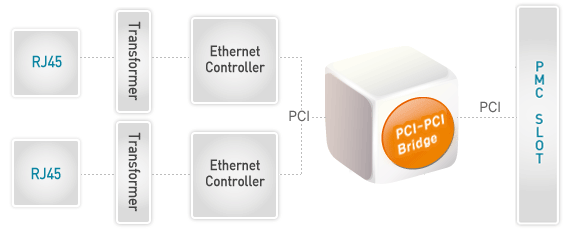

LKP-40X는 LKV-120 또는 LKV-080A 보드의 Ethernet Port 확장용 PMC 보드이다. LKP-400보드는 2개의 10BASE-T/100BASE-TX Ethernet 을 전면 포트를 통해 지원한다. 각 PMC보드는 데이터 비트가 32-bit이며, 동작 속도는 33MHz, 전원은 3.3V전원을 사용하며, PCI규격 2.1에 호환된다.
 Specification
Ethernet |
제어기 : 82551ER
규격 : 10BASE-T/100BASE-TX
포트 : 2 개 (LKP-400 : 전면 RJ45, LKP-401 : 후면 PMC) |
PCI-PCI 브리지 |
제어기 : 21154
규격 : PCI 규격 2.1 |
PMC |
규격 : P1386.1/Draft 2.4
데이터 비트 : 32 비트 |
Power Requirement |
+3.3VDC : 0.5A |
Serial Port |
Max. 8 Ports(RS232C/RS422) |
기구 |
규격 : CMC (Common Mezzanine Card) P1386/Draft 2.4
보드 : 149 X 74mm
전면판 : 72.40 X 12.70mm |
Temperature |
동작 : 0 ~ 55 ° C
보관 : -40 ~ 85 ° C
습도 : 5~90% |
|
|
