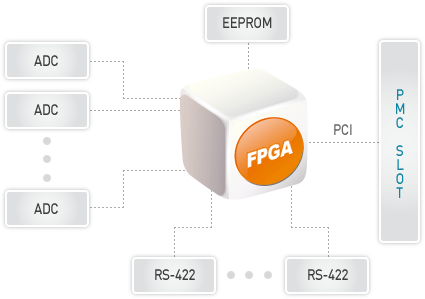

LKP-RTD 보드는 RTD 센서 인터페이스 및 RS-422 통신을 지원하는 보드 이다. RTD 16채널 및 RS-422 시리얼 6 채널을 처리 할 수 있고, PMC 슬롯을 통해 LKV080A 보드와 인터페이스 된다. RTD의 경우 각각의 채널에 대해 Sigma Delta ADC가 사용되므로 multiplexing 과정에서 생기는 noise가 없고, 데이터 처리 속도를 빠르게 할 수 있다.
RS-422 통신은 16550 UART와 호환된다.
 사양
- 센서 인터페이스 : RTD(Resistive Temperature Device), 3-Wire Type
- 채널 : 16 채널
- Resolution : 16 bit
- A/D Converter: Sigma Delta A/D Converter : 16 개
- RS-422 인터페이스 : 6 채널
|
|
