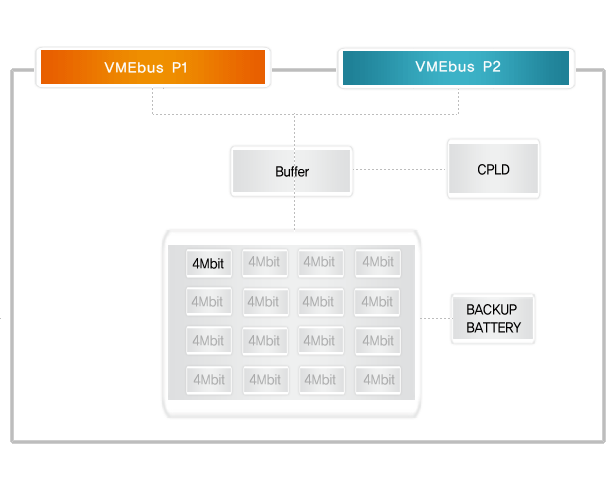

LKV-208A VMEbus 메모리 보드(MEMORY BOARD)는 Double-high / Single-wide(6U) Size로서 A32(Extended) / A24(Standard)의 address range로 데이터를 D32(Quad Byte) / D16(Double Byte) / D8(Byte)크기의 전송이 가능하다. 보드에 장착되어 있는 메모리는 SRAM으로 용량은 2MByte (4Mbit x 4EA)가 기본 공급되고 8MByte(4Mbit x 16EA)까지 확장 가능하다.

VMEbus power down에 의한 데이터 손실에 대비해 3V Lithium Battery에 의한 Battery Backup 기능이 내장되어 있어서 전원이 차단되더라도 최소 2년 2개월 이상 데이터를 유지할 수 있으며 전원이 공급되는 기간에는 Battery가 소모되지 않는 경제적인 제품이다..(Jumper setting으로 Battery Backup기능을 사용치 않을 수 있슴) 또한 Battery low시나 CPU 보드에서 본 보드를 access시 Front Panel의 LED에 indication 된다.

특장점

- VMEbus Slave Interface
- Memory : 4/8Mbytes
- Battery Backup 기능으로 Power Down시에도 데이터 손실방지
- Front Panel에 Battery Low Warning LED/VMEbus Access LED제공
- LITHIUM Battery Backup


주문사양 (Ordering Information)

LKV-208A-0X
0X : Memory Size (기본 4Mbyte)
08 : 8Mbyte


Specification

VMEbus Interface
Address Inferface : VMEbus Slave A32/A24
Data Transfer : VMEbus D32/D16/D8 , VMEbus Block Transfer
Memory

SRAM : 4/8Bbytes

Front Panel
LED : Battery Low Warning, VMEbus Access LED
Board dimension
233.35 × 160.0mm
Power Requirement
+5 VDC 3A
Ambient Temperature

Operating : 0 ~ +50 ° C
Storage : -40 ~ +85 ° C
Humidity : 5~90%
