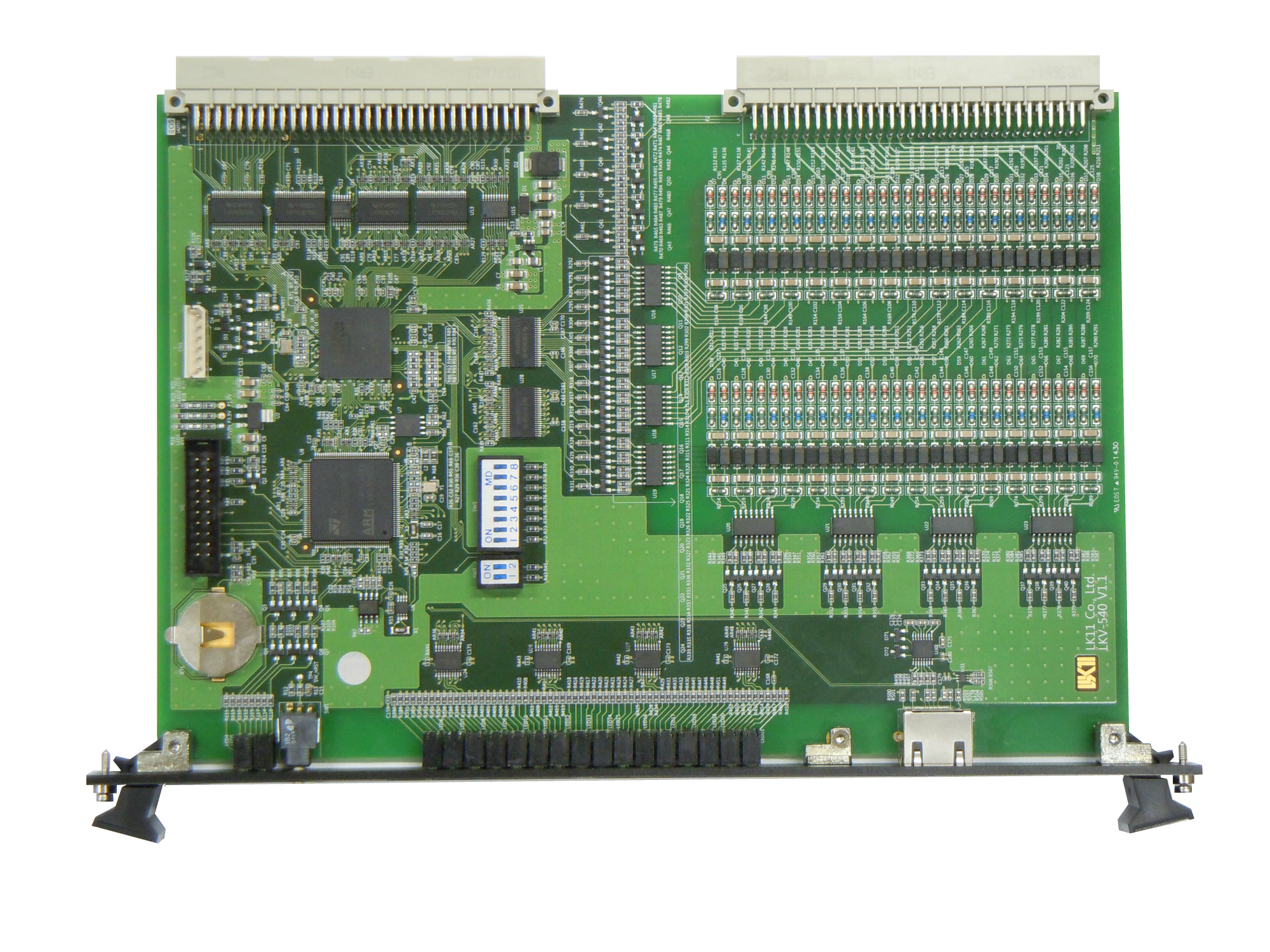

LKV-540보드는 산업용 제어시스템에 사용할 목적으로 VMEbus 기반의 상용 통신보드이다.
LKV-540보드는 Isolation된 Digital Input 32채널을 지원하며,
VMEbus Slave 전용 보드로 Standard Address Mode를 지원하고, 8, 16비트 데이터 송수신이 가능하다.
 특장점
○ 72MHz Cortex-M3 ARM CPU 탑재
○ 32Kbyte True Dual Port Memory
○ 32Kbyte SPI MRAM
○ 4Kibt I2C FRAM
○ I2C RTC (Back Up용 Lithium Battery)
○ RS-232 Serial : Console Debug 1Port
○ VME Slave Board
○ 32 채널 Isolated 디지털 입력
○ Auto Slot ID 기능
LKV-540 Specification
Processor |
MPU |
ARM Cortex M3 72MHz |
Memory |
DPRAM |
32Kbyte |
MRAM |
32Kbyte SPI Interface Serial MRAM(Up to 512KByte) |
FRAM |
4Kbit I2C Interface FRAM |
VME |
VMEbus |
VME Slave A24, D16/D8 |
VME Controller |
FPGA Slave Logic |
Digital Input |
Digital Input |
Digital Input Isolation 32Channels, Input Range : DC24V ~ DC52Vs |
추가 기능 |
Console |
RS232 Debug Port |
WDT |
WDT Reset 기능, Backup Battery |
Auto Slot ID |
VME Slave Auto Slot ID 인식 |
Hardware |
Size |
233.4 x 160mm(6U, 4HP, 1.6T, FR-4 PCB) |
Power |
5V DC, 1 ~1.2A Max. |
Ambient Temp. |
Operating : -5°C ~ +70°C
Storage : - 40°C ~ +85°C
Humidity : 5 ~ 95% |
|

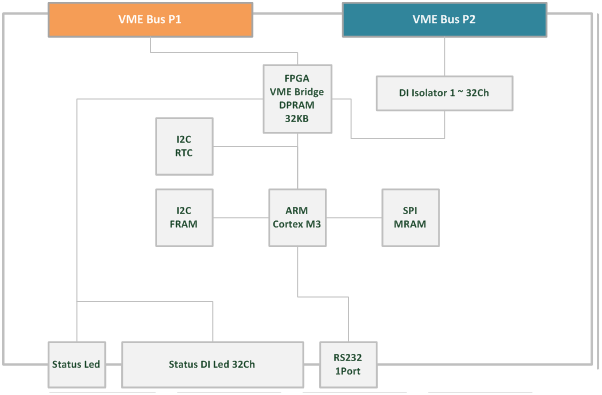

Block Diagram
