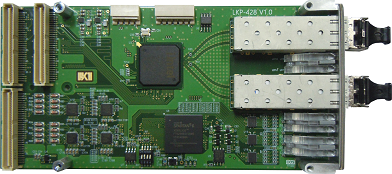

LKP-428 PMC 보드는 LKV-120 또는 LKV-080A 보드의 Ethernet과 시리얼 포트 확장용 PMC 보드이다. LKP-428보드는 2개의 1000Base-Fx Ethernet 을 전면 포트를 통해 지원한다. 시리얼 포트는 J2 backplane을 통해서 RS-232 8포트를 지원한다. 각 PMC보드는 데이터 비트가 32-bit이며, 동작 속도는66MHz, 전원은 3.3V전원을 사용하며, PCI규격 2.2에 호환된다.






Specification

Ethernet
제어기 : Intel 82546 Ethernet Controller
규격 : 1000Base-Fx (SX 또는 LX)
포트 : 전면 SFP 모듈 지원 2 포트
PCI-PCI 브리지
제어기 : 21154
규격 : PCI 규격 2.2
PMC

규격 : P1386.1/Draft 2.4
데이터 비트 : 32 비트

Power Requirement

+3.3VDC : 1.5A

Serial Port
포트 : 후면 J2 Backplane을 통한 8포트
속도 : 2400bps ~ 115200bps

기구

규격 : CMC (Common Mezzanine Card) P1386/Draft 2.4
보드 : 149 X 74mm
전면판 : 72.40 X 12.70mm

Temperature

동작 : 0 ~ 70 ° C
보관 : -40 ~ 85 ° C
습도 : 5~90%
