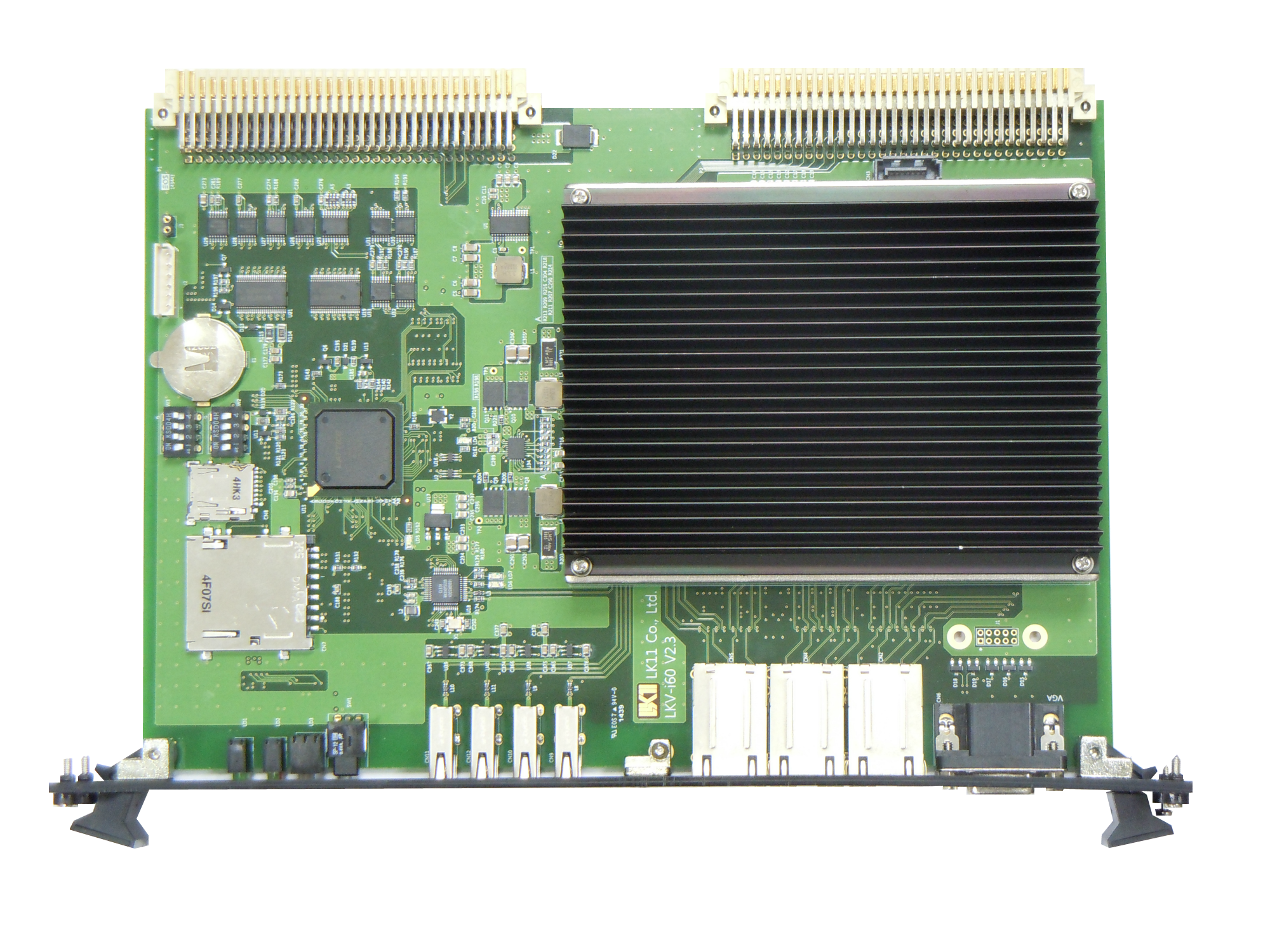

LKV-Intel 보드는 COM Express Module(Type2)을 장착한 8HP 사이즈의 VMEbus Board 이다.
CPU는 Intel® CoreTM2 Duo SP9300(2.26 GHz, 6 MB L2 Cache) 또는
Intel i5-520E(2.4 GHz, QM57 Chipset)를 장착 하였으며,
VME Master/Slave 기능, System Controller 기능, Interrupt Handler 기능 등을 지원한다.





특장점

○ 2.26GHz Intel® CoreTM2 Duo Processor or Intel® i5-520E Processor
○ Up to 8 GB DDR3 SO-DIMM
○ 1Mbytes VME Shared Memory
○ 4 USB Ports
○ 6 Gigabit Ethernets
○ 2 RS232 Ports
○ VGA 1 Port
○ 8GB SATA HDD 적용
○ Supported OS : Windows XP, Windows 7, Linux

LKV-I60 Specification

Processor
CPU
Intel® CoreTM2 Duo/ i5 Series
Clock
Up to 2.26GHz
L2 Cache
6MB/3MB
Memory
SDRAM
Up to 8 GB DDR3 SO-DIMM
Clock
800/1066 MHz
I/O Ports
Ethernet
6 x Gigabit Ethernets
UART
2 x RS232 Ports
USB
4 Ports
VGA
1 Ports
Storage
2 x SATA, 1 SD Slot
Operating System
Support
Windows XP, Linux,
Windows Embedded Standard
Hardware
Size
233.35 x 160mm(6U, 8HP)
Power
12V / 3.6A

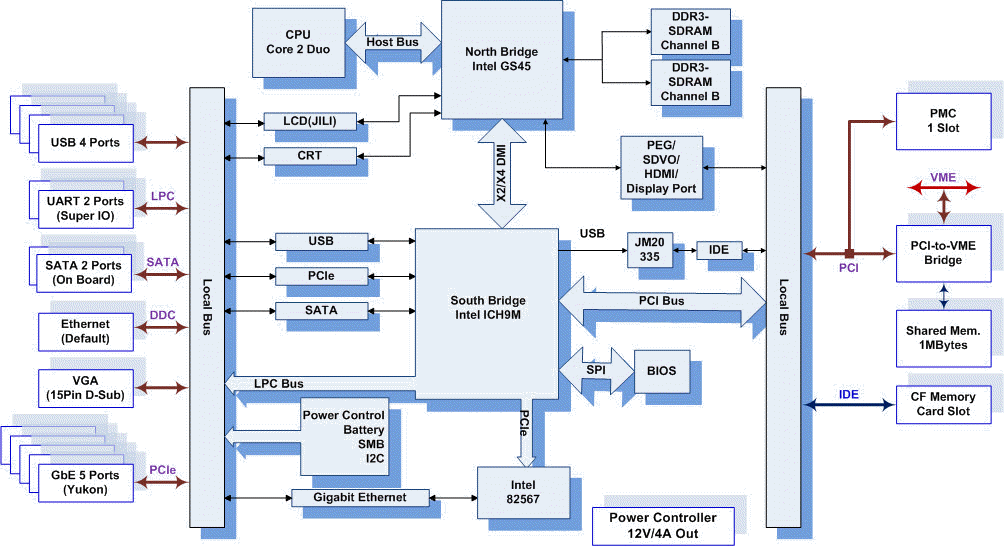

Block Diagram
