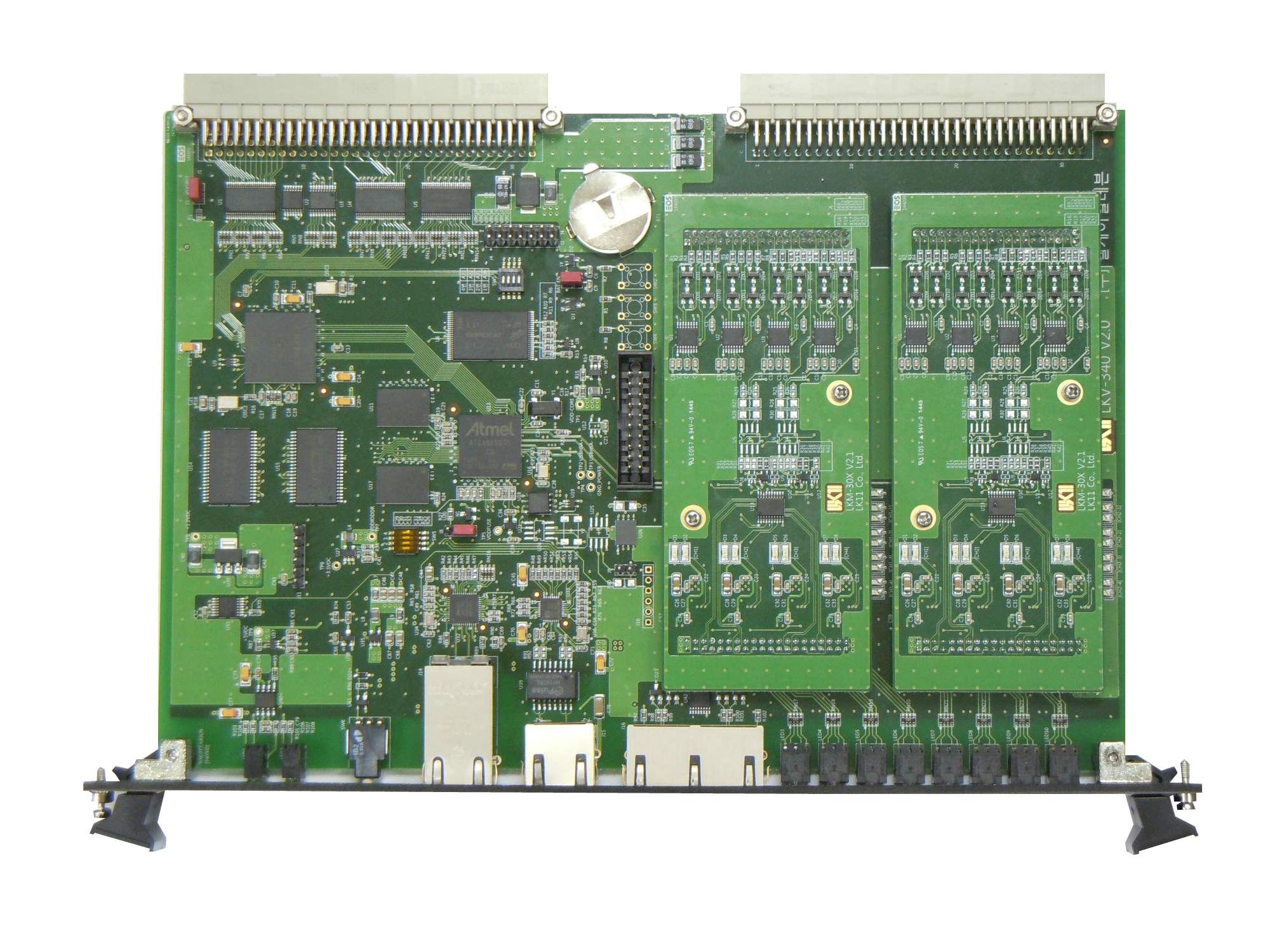

LKV-340보드는 산업용 제어시스템에 사용할 목적으로 VMEbus 기반의 상용 통신보드이다.
LKV-340보드는 UART와 Ethernet 등의 통신채널을 기본 지원하며,
VMEbus Slave 전용 보드로 Standard 어드레스 모드를 지원하고, 8, 16비트 데이터 송수신이 가능하다.
통신채널 확장은 옵션카드를 통해 추가 적으로 UART와 Ethernet을 확장할 수 있도록 합니다.
LKV-340보드에 Mezzanine형태의 확장카드를 통해 원하는 옵션의 통신카드를 장착하여 기능 확장이 가능하다.



특장점

○ 536Mhz Cortex-A5 ARM Processor
○ 512MB DDR2 Memory
○ 8MB Data Flash Memory, 128MB Nand Flash Memory
○ 1MB SRAM with Battery Backup
○ GIGABit Ethernet : 1Port
○ 10/100M Ethernet : 1Port
○ RS-232 Serial : 2Port (with Console)
○ USB Interface : Hi-Speed 2Port(Mezzanine Interface)
○ Supported OS : Linux
○ Mezzanine Card Option
    - LKM-232 : 4 x RS232C(RS485 Port 로 전환 가능)
    - LKM-ETH : 4 x 10/100(상태 LED 지원)


LKV-340 Specification

Processor
MPU
Cortex-A5 ARM Processor, 536MHz
Memory
DDR2
512MB(256MB x 2EA)
Serial Data Flash
8MB
NAND Flash
128MB
SRAM
1MB (VMEbus Shared Memory)
VME
VMEbus
VME Slave A24, D16/D8
Mezzanine Interface Card
Slot 1
- USB HUB 1 DownStream Interface
- VME DIN Connector P2 A, C열 Signal line assign
Slot 2
- USB HUB 2 DownStream Interface
- VME DIN Connector P2 A, C열 Signal line assign
RTC/WDT
RTC
Internal Real Time Clock (Back up용 Lithium Battery 포함)
WDT
Internal Watch-Dog Time Reset
I/O Ports
Serial
2 x RS232( 1 Console Port)
Ethernet
2 Ports(1 x Gigabit, 1 x 10/100)
USB
Hi-speed 2 Port[USB Host B, C Port] USB HUB 2EA, HUB당 4개의 다운스트림 포트 지원
Hardware
Size
233.4 x 160mm(6U, 4HP, 1.6T, FR-4 PCB)
Power
5V DC, 2A.
Ambient Temp.
Operating : -5°C ~ +70°C
Storage : - 40°C ~ +85°C
Humidity : 5 ~ 95%

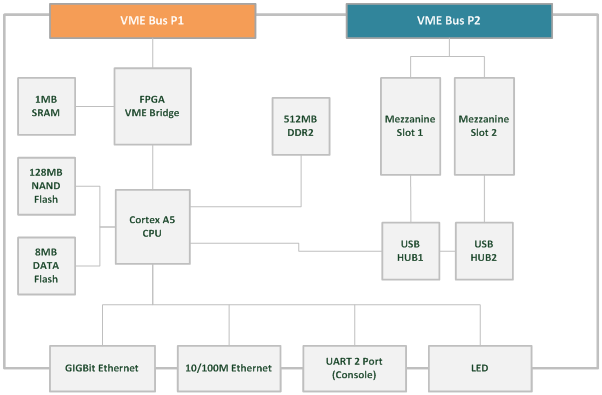

Block Diagram
