LKVB Backplane은 신호의 상호간섭 및 전달지연을 최소화하고, 임피던스 정합이 용이하도록 전기적인 특성을 고려하여 패턴과 각 층간의 구조를 특수하게 설계하였습니다.

고속/고성능보드 장착 시 발생할 수 있는 전원의 급격한 동요를 억제할 수 있도록 설계하는 등 LKVB 시리즈는 IEEE 1014-1987의 모든 규격을 만족합니다.

LKVB Series는 사용자의 요구에 맞춘 Customization 까지 지원이 가능합니다


구성

- 인접한 신호선 간의 상호간섭을 최소화하기 위한 독특한 라우팅 기법사용
- 보드 간 임피던스 정합용이
- 신호선의 전달 지연 시간 최소화
- 고신뢰도 및 고성능을 위한 가층 설계
- 신뢰도 향상을 위해 100% Press-fit 기법 사용
- A24/D16까지 지원(J1)
- A32/D32까지 지원(J2)
- Jumpering의 번거로움을 제거(Automatic Jumping)
- 5신호선 응용단자 제공(J1)(GND, +5V, ACFAIL, SYSFAIL, SYSRESET)


다운로드

카다로그

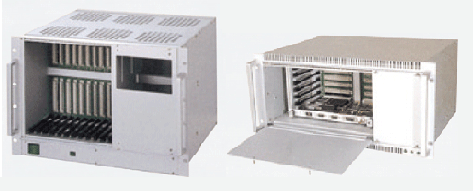

LKVBS VMEbus Subrack System은 19" Cabinet에 실장하여 공장, 사무실 등 여러 부분에서 사용 가능한 구조로 제작되었으며, 기구적으로 IEC297/DIN41494 Part5의 국제규격에 호환 가능합니다.


Specification

외형
7U : 311.2(H)X482.6(W)X400(D) mm
5U : 221.5(H)X482.6(W)X350(D) mm
Power Supply
· Input : 90~264 V AC
· Output : +5VDC/+12VDC/-12VDC
UL, CSA, VDC Approved

· 재질 : Aluminum
· 색상 : Aluminum 자연색
· VMEbus Backplane

Power Requirement

+3.3VDC : 0.5A

전송속도
80Mbytes
재질

FR-4(t2.4/3.2)
· Cooling : Fan
· Drive Unites : 3.5”

온도 특성

· 동작 : 0 ~ +55 °C
· 저장 :-40 °C ~ +85 °C
· 습도 : 5~90%



다운로드

카다로그
